| 項 目 | MD080-2 |
|---|---|
| 仕様 | |
| ベース車両 | いすゞ KC-CVR80F2 W/B3700mm仕様 |
| ボディ仕様 | 角底3方向開ダンプ |
| 車両重量（kg) | 10230 |
| 最大積載量（kg) | 5000 |
| 車両総重量（kg) | 15340 |
| 乗員定員（名） | 2 |
| 燃料タンク（L) | 200 |

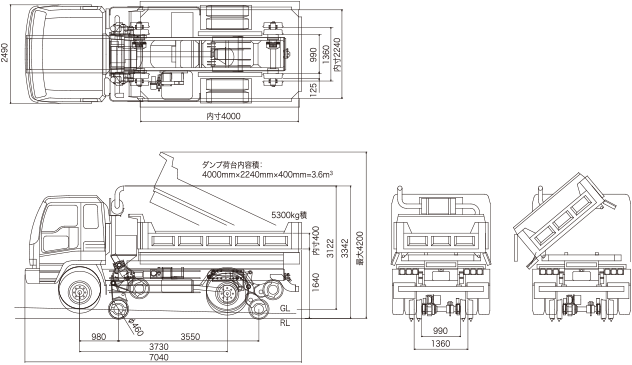

| 寸法 | |
| 全長(mm) | 7040 |
| 全幅(mm) | 2490 |
| 全高（通常時）（mm） | 3122 |
| 全高（軌道上時）（mm） | 3342 |
| 全高（ダンプアップ時）（mm） | 4200 |
| ホイールベース（mm） | 3730 |
| トレッド（前）（mm） | 2065 |
| トレッド（後）(mm) | 1850 |
| 最低地上高（mm） | 225 |
| 荷台内寸長さ(mm) | 4000 |
| 荷台内寸幅（mm） | 2240 |
| 荷台内寸高さ（mm） | 400 |
| 荷台床面地上高（mm） | 1400 |
| 最小回転半径（mm） | 6100 |
| 軌道走行性能 | |
| 最高速度（km/h） | 1速時 15km/h 2速時 30km/h |
| 発進可能最大勾配 | 40/1000 |
| カウンターバランス制動距離（m） | 晴天時 18m 雨天時 25m |
| ブレーキ制動距離（m） | 晴天時 10m 雨天時 14m |
| 項 目 | MD080-2 |
|---|---|
| エンジン | |
| 名称 | いすゞ 8PEI-S |
| 形式 | 4サイクル 水冷直列 直接噴射式 |
| 総排気量（cc） | 15201 |
| 最高出力（PS/rpm） | 285/2300 |
| 最大トルク（kg・m/rpm） | 102/1400 |
| 油圧装置 | |
| 油圧ポンプ形式・数 | 3連ギアポンプ |
| 油圧ポンプ吐出量（L/min) | 113.3×2+28.3 |
| 最大セット圧(kgf/cm2) | 210 |
| 作動油タンク容量（L） | 200 |
| 操作方法 | 電磁弁 |
| 軌道走行装備 | |
| 車輪 | 径460mm 幅125mm 車輪内面距離990mm（狭軌）1360mm（標準軌） 4輪絶縁車輪 |
| 車軸 | 2軸（径100mm） 車軸間3550mm |
| 動力源 | カウンターバランス弁付油圧式モーター （出力97kW トルク1530N・m） |
| 駆動 | 各軸チェイン駆動方式 |
| ブレーキ | 各軸油圧式ディスクブレーキ （制動トルク：0.5t・m）+各軸カウンターバランス弁 駐車ブレーキ・逸走防止機構付 |
| 軌道内安全装置 | |
| 非常用エンジン | 空冷4サイクル単気筒ディーゼルエンジン（406cc 10ps） |
| その他安全装置 | 駆動力解除クラッチ、油圧モーターフリーバルブ、ブレーキ解除バルブ ダンプ高さ制限、前照灯、後照灯、回転灯、 連結穴、連結棒、バックモニター |
