※その他仕様はMPS78と同様
| 項 目 | MPS78UU-6MPS75UU-3 |
|---|---|
| 仕様 | |
| ベース車両 | コマツ PC128UU-1 |
| 全装備重量（kg) | 16000 |
| 履帯種類 | ゴム一体型絶縁シュー |
| 燃料タンク（L） | 200 |

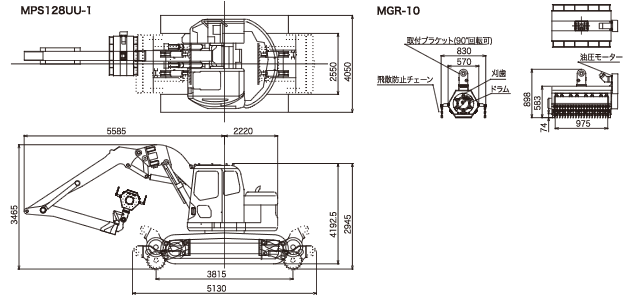

| 寸法 | |
| 全長（輸送時）（mm） | 7400 |
| 全幅（mm） | 2490 |
| 全高（軌道上時）（mm） | 2830 |
| 旋回半径(mm) | 1480 |
| クローラ全長(mm) | 3475 |
| 性能 | |
| バケット容量範囲（m3） | 0 |
| バケットオフセット量（mm） | 左1170〜右1150 |
| 最大掘削深さ（mm） | 4825 |
| 最大掘削半径(mm) | 7305 |
| 最大掘削高さ(mm) | 8240 |
| 最大ダンプ高さ(mm) | 5890 |
| 最小旋回半径(mm) | 1290 |
| 最大掘削力（kN） | 84 |
| クローラー最大速度（km/h） | 低速3.2 高速4.6 |
| 登坂能力（度） | 35 |
| 接地圧（kgf/cm2） | 1 |
| 軌道走行性能 | |
| 最高速度（km/h） | 30 |
| 発進可能最大勾配 | 30/1000 |
| カウンターバランス制動距離（m） | 晴天時 18m 雨天時 25m |
| ブレーキ制動距離（m） | 晴天時 10m 雨天時 15m |
| 項 目 | MGR-10 |
|---|---|
| 仕様 | |
| 全長×幅×高（mm） | 1225×825×900 |
| 刈り高（mm) | 75 |
| 刈り幅(mm) | 975 |
| 本体総重量（kg） | 300 |
| ドラム回転数（rpm) | 2500 |
| ドラム回転方向 | 正転・逆転切替可能 |
| ドラム回転方式 | 油圧モーター（Vベルト掛） |
| 油圧モータ必要油量(ℓ/min) | 65 |
| 油圧モータ最高使用油圧力（kgf/cm2) | 250 |
| ベース車両 | コマツ製 PC128UU-1 |
| 項 目 | MPS128UU-1 |
|---|---|
| エンジン | |
| 名称 | コマツ SAA4D95LE-5 |
| 形式 | 水冷4サイクル、ターボチャージャー付、直接噴射式 |
| 総排気量(cc) | 3261 |
| 定格出力（PS/rpm） | 85/2200 |
| 油圧装置 | |
| 油圧ポンプ形式・数 | 可変容量型アキシャルピストン式・1個+ギヤー式・1個 |
| 油圧ポンプ吐出量（L/min) | 206+34.5 |
| 最大セット圧(kgf/cm2) | 325 |
| 操作弁形式・数 | 10連スプール式・1個 |
| 操作方法 | 油圧アシスト |
| クローラー走行モーター | 可変容量型ピストン式 |
| 軌道走行装備 | |
| 車輪 | 径475mm 幅125mm 車輪内面距離990mm（狭軌）1360mm（標準軌） 4輪絶縁車輪 |
| 車軸 | 2軸（径100mm）各1軸通し駆動方式 車軸間3815mm |
| 動力源 | カウンターバランス弁付油圧式モーター（出力48kW トルク765N・m） 2基 |
| 駆動 | 各軸チェイン駆動方式 |
| ブレーキ | 各軸油圧式ディスクブレーキ （制動トルク：1200N・m）2基 |
| 軌道内安全装置 | |
| 非常用エンジン | 空冷4サイクル単気筒ディーゼルエンジン （406cc 10ps） |
| ブーム高さ制限 | 3.8ｍ： 警告音 4.0ｍ： 警報音+ブーム上げ自動停止 |
| ブーム絶縁 | 電気用高圧プラスチックシート （耐電圧： 7000V） |
| 隣接線支障防止装置 | 鍵スイッチ式 警報音+旋回自動停止 |
| その他安全装置 | 油圧モーター解除クラッチ、油圧モーターフリーバルブ 手歯止、列車接近警報器、前照灯、後照灯、回転灯、 添乗用柵、連結穴、連結棒、バックモニター |
