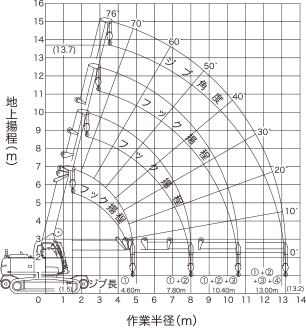

注記：本図は無負荷で、ジブのたわみは含まれていません。
負荷時のクレーン作業はジブ角度0°～76°の範囲で作業してください。
 |
4.6mブーム | 7.8mブーム | 10.4mブーム | 13.0mブーム | ||||
|---|---|---|---|---|---|---|---|---|
| 制止吊定格 | 走行吊定格 | 制止吊定格 | 走行吊定格 | 制止吊定格 | 走行吊定格 | 制止吊定格 | 走行吊定格 | |
| 2.5 | 8000 | 3000 | - | - | - | 使用 不可 |
- | 使用 不可 |
| 2.7 | 7600 | 3000 | 7000 | 3000 | - | - | ||
| 3.0 | 7000 | 3000 | 7000 | 3000 | - | - | ||
3.5 |
5500 | 2750 | 5500 | 2750 | 4900 | - | ||
| 4.0 | 4900 | 2450 | 4900 | 2450 | 4900 | 3900 | ||
| 4.5 | 4150 | 2075 | 4250 | 2125 | 4300 | 3900 | ||
| 5.0 | 3775/4.8m | 1885/4.8m | 3650 | 1825 | 3650 | 3650 | ||
| 6.0 | - | - | 2820 | 1410 | 2820 | 2820 | ||
| 6.5 | - | - | 2500 | 1250 | 2500 | 2500 | ||
| 7.0 | - | - | 2250 | 1125 | 2250 | 2250 | ||
| 8.0 | - | - | 1820 | 910 | 1820 | 1820 |
||
| 9.0 | - | - | - | - | 1550 | 1550 | ||
| 10.0 | - | - | - | - | 1320 | 1320 | ||
| 10.6 | - | - | - | - | 1220 | 1220 | ||
| 11.0 | - | - | - | - | - | 1160 | ||
| 12.0 | - | - | - | - | - | 1020 | ||
| 13.0 | - | - | - | - | - | 920 | ||
| 13.2 | - | - | - | - | - | 900 | ||
・全て4本掛けフック状態での数値です
・実際に吊上げ得る荷重は定格総荷重から（フック+玉掛けワイヤーロープ等の吊り治具）の質量を差し引いた値になります（フック質量：80kg）

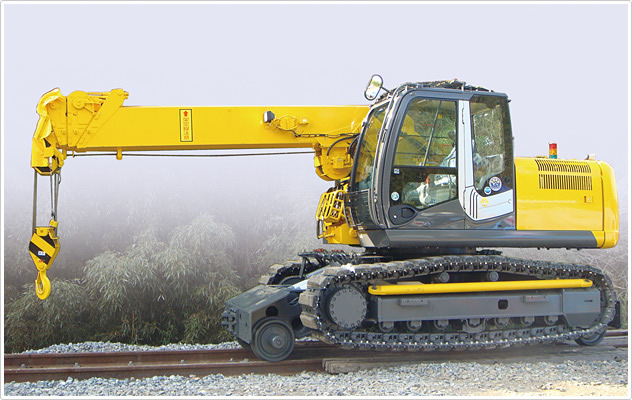

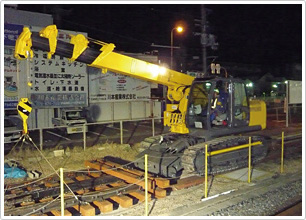

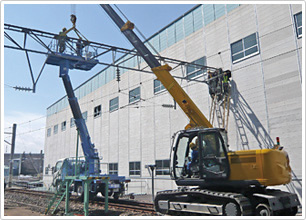

| 項 目 | MWR160TX |
|---|---|
| 仕様 | |
| ベース車両 | 日立 TX160 |
| 全装備重量（kg) | 21500 |
| 履帯種類 | ゴム絶縁シュー |
| 燃料タンク(L) | 320 |

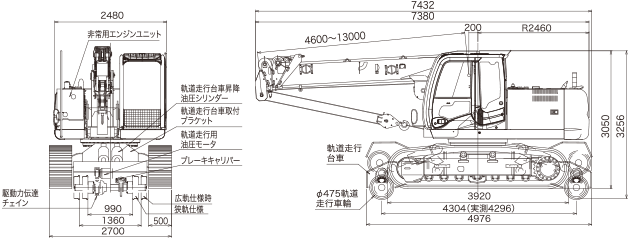

| 寸法 | |
| 全長（輸送時）（mm） | 7432 |
| 全幅(mm) | 2700 |
| 全高（軌道上時）(mm) | 3256 |
| 旋回半径(mm) | 2460 |
| クローラ全長（mm） | 3920 |
| 性能 | |
| ブーム長さ(m) | 4.6～13.0 |
| 最大吊荷重×作業半径（t×mm） | 8.0×2500 |
| 最大作業半径（mm） | 13200 |
| 最大地上揚程(mm) | 13700 |
| 最大地下揚程(mm) | 18000 |
| 旋回範囲(度) | 360 |
| 旋回速度（rpm） | 2.0 |
| クローラー最大速度（km/h） | 高速3.4 |
| 登坂能力（度） | 19.5 |
| 接地圧（kgf/cm2） | 0.69 |
| 軌道走行性能 | |
| 最高速度（km/h） | 25 |
| 発進可能最大勾配 | 30/1000 |
| カウンターバランス制動距離（m） | 晴天時 18m 雨天時 25m |
| ブレーキ制動距離（m） | 晴天時 10m 雨天時 14m |
| 項 目 | MWR160TX |
|---|---|
| エンジン | |
| 名称 | いすゞ AI-4JJ1X |
| 形式 | 4サイクル水冷直列 直接噴射式 ターボ付 |
| 総排気量（cc） | 2999 |
| 定格出力（kW/rpm） | 83/2000 |
| 油圧装置 | |
| 油圧ポンプ形式・数 | 2連可変容量型 アキシャルピストンポンプ+2連ギアポンプ |
| 油圧ポンプ吐出量（L/min) | 226 |
| 最大セット圧(kgf/cm2) | 350 |
| 操作弁形式・数 | 9連スプール式・1個+1連スプール式・1個+3連スプール式・1個 |
| 操作方法 | 油圧アシスト+電気アシスト |
| クローラー走行モーター | 可変ピストン式 |
| クレーン装置 | |
| ブーム | 4段/8.0t |
| 定格吊荷重（t） | 8.0 |
| クレーン安全装置 | 過負荷防止装置、過巻防止装置、荷重表示装置、水準器 作業範囲制限装置、傾斜警報装置、ワイヤー乱巻防止装置 |
| 軌道走行装備 | |
| 車輪 | 径475mm 幅125mm 車輪内面距離990mm（狭軌）1360mm（標準軌） 4輪絶縁車輪 |
| 車軸 | 2軸（径110mm）各1軸通し駆動方式 車軸間4300mm |
| 動力源 | カウンターバランス弁付油圧式モーター（ 出力96kW トルク1530N・m） 2基 |
| 駆動 | 各軸チェイン駆動方式 |
| ブレーキ | 各軸油圧式ディスクブレーキ（ 制動トルク：2940N/m） +各軸カウンターバランス弁 駐車ブレーキ・逸走防止機構付 |
| 軌道内安全装置 | |
| 非常用エンジン | 空冷4サイクル3気筒ディーゼルエンジン（ 1429cc 30ps） |
| ブーム高さ制限 | ブーム上げ自動停止 |
| ブーム絶縁 | 電気用高圧プラスチックシート（ 耐電圧：7000V） |
| その他安全装置 | 油圧モーター解除クラッチ、油圧モーターフリーバルブ |
