軌陸両用パワーショベル MPS78UU-6 / MPS75UU-12・3

特徴
この商品に関するお問い合わせ PDFを見る 一覧に戻る

業界最高の安定性を誇る軌陸両用パワーショベル

  • ヘビーウエイトの軌道装置を装備し、軌道上でも抜群の安定感。
  • 油圧ポンプの吐出量が大きいので機械の走行・作業効率大。
  • 大容量バケット(0.3m3)での作業が可能。
  • レールクランプ(特許取得済)が装備され、橋梁等の不安定な軌道上でも安定した作業が可能。
  • 万一に備え非常用エンジンユニットを搭載。主エンジンが故障しても走行が可能。
  • 特殊アタッチメントを取付可能な軌道作業用油圧回路を装備。
  • アタッチメントを操縦席からワンタッチで取り替え可能。
  • 架線への接触及び隣接線を走る電車への接触を防止する自動停止装置装着。
  • クローラー部は軌道作業専用の絶縁ゴムクローラーを装着。
  • 標準軌(1,435㎜)狭軌(1,067㎜)に対応。※その他軌間にも変更可能
  • 移動式クレーン装置を装備し、揚重作業にも対応。※MPS78UU-6のみ
  • 全車バックモニター搭載。

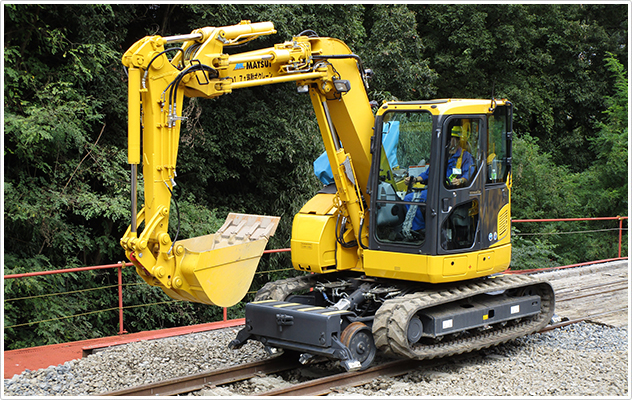

軌陸両用パワーショベル

軌陸両用パワーショベル

動画

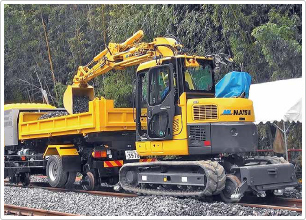

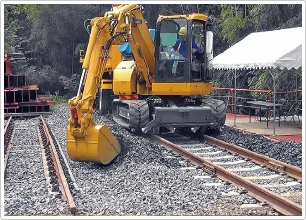

施工例

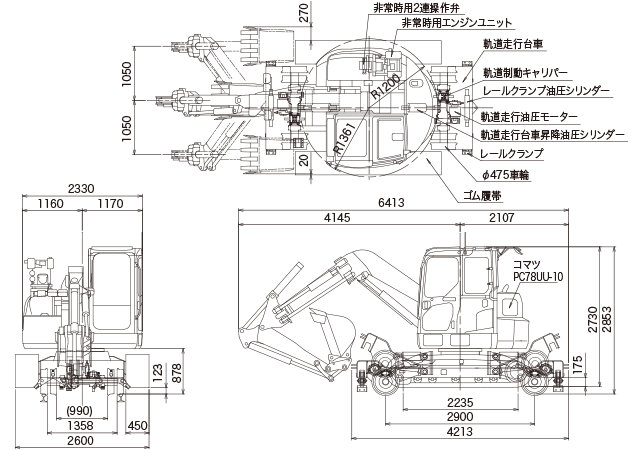

主要寸法図 (MPS78UU-6)
主要寸法図
主要諸元表
項 目 MPS78UU-6 MPS75UU-3
仕様
ベース車両 コマツ PC78UU-6 コマツ PC75UU-3
全装備重量(kg) 110000
履帯種類 ゴム一体型絶縁シュー
燃料タンク(L) 125 80
寸法
全長(輸送時)(mm) 6204 6135
全幅(mm) 2330 2320
全高(軌道上時)(mm) 2883 2855
旋回半径(mm) 1300 1300
クローラ全長(mm) 2690 2867
性能
バケット容量範囲(m3 0.09~0.3
バケットオフセット量(mm) 左1030~右1065 左1075~右1020
最大掘削深さ(mm) 4200 4200
最大掘削半径(mm) 6400 6360
最大掘削高さ(mm) 7360 7160
最大ダンプ高さ(mm) 5290 5150
最小旋回半径(mm) 1240 1150
最大掘削力(kN) 61.3 50.1
クローラー最大速度(km/h) 低速3.0 高速4.5 低速2.8 高速4.0
登坂能力(度) 35 35
接地圧(kgf/cm2 0.50 0.50
軌道走行性能
最高速度(km/h) 30
発進可能最大勾配 35/1000
カウンターバランス制動距離(m) 晴天時 18m 雨天時 25m
ブレーキ制動距離(m) 晴天時 10m 雨天時 14m
クレーン吊り定格荷重表 MPS78UU-6
作業半径(m) 定格荷重(t)
1.78~2.5 1.70
3.0 1.62
3.5 1.53
4.0 1.23
4.5 1.02
5.0 0.86
5.44 0.78
主要装備
項 目 MPS78UU-6 MPS75UU-3
エンジン
名称 コマツ 4D95LE-2 コマツ 4D102-1
形式 4サイクル 水冷直列 直接噴射式
総排気量(cc) 3260 3920
定格出力(PS/rpm) 55/1750
油圧装置
油圧ポンプ形式・数 可変容量型ピストン式・1個
+ギヤー式・2個
タンデムピストン式
+ギヤー式1個
油圧ポンプ吐出量(L/min) 80×2+60+12.7 155+52
最大セット圧(kgf/cm2) 270 260
操作弁形式・数 10連スプール式・1個 9連スプール式・1個
操作方法 油圧アシスト 油圧アシスト
クローラー走行モーター 可変容量型ピストン式 ピストン式・2個
クレーン装置
形式 油圧ショベル兼用屈曲ジブ式移動式クレーン -
定格吊荷重(t) 1.7 -
クレーン安全装置

過負荷防止装置・圧力上昇防止弁
急落下防止弁・過負荷警報装置・外止フック
水準器・外部表示灯

-
軌道走行装備
車輪 径460mm 幅125mm
車輪内面距離990mm(狭軌)1360mm(標準軌) 4輪絶縁車輪
車軸 2軸(径100mm)各1軸通し駆動方式 車軸間2620mm
動力源 カウンターバランス弁付油圧式モーター(出力48kW トルク765N・m) 2基
駆動 各軸チェイン駆動方式
ブレーキ

各軸油圧式ディスクブレーキ( 制動トルク:0.5t・m)
+各軸カウンターバランス弁 駐車ブレーキ・逸走防止機構付

レールクランプ 作業時車体保持用として前後4組装備 油圧作動式
各クランプ絶縁材入 クランプ力:2.3t
軌道内安全装置
非常用エンジン 空冷4サイクル単気筒ディーゼルエンジン( 406cc 10ps)
ブーム高さ制限 3.8m:黄ランプ点灯 4.2m:赤ランプ点灯+ブーム上げ自動停止
ブーム絶縁 電気用高圧プラスチックシート( 耐電圧:7000V)
隣接線支障防止装置 鍵スイッチ式 設定時赤ランプ点灯+警報音+旋回自動停止
その他安全装置 油圧モーター解除クラッチ、油圧モーターフリーバルブ
列車接近警報器、前照灯、後照灯、回転灯、
添乗用柵、連結穴、連結棒、バックモニター
