| 項 目 | MD100-1 |
|---|---|
| 仕様 | |
| ベース車両 | いすゞCXY77AJ |
| ボディ仕様 | ツイストロック付シャシ－フレ－ム |
| 車両重量（kg) | 10860 |
| 最大積載量（kg) | 9000 |
| 車両総重量(Kg) | 19970 |
| 乗車定員（名） | 2 |

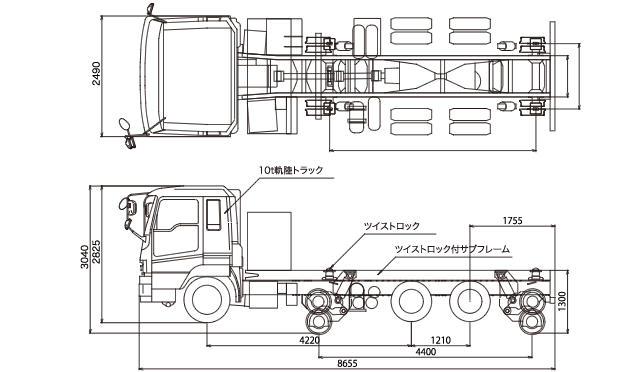

| 寸法 | |
| 全長（mm） | 8655 |
| 全幅（mm） | 2490 |
| 全高（通常時）(mm) | 2825 |
| 全高（軌道上時）(mm) | 3040 |
| ホイールベース（mm） | 4825 |
| トレッド（前）（mm） | 2065 |
| トレッド（後）（mm） | 1850 |
| 最低地上高（mm） | 170 |
| コンテナ最大長（mm） | 5400 |
| コンテナ最大幅（mm） | 2490 |
| コンテナ最大高（mm） | 2700 |
| 最小回転半径（mm） | 7500 |
| 軌道走行性能 | |
| 最高速度（km/h） | 1速時15km/h 2速時30km/h |
| 発進可能最大勾配 | 35/1000 |
| カウンターバランス制動距離（m） | 晴天時18m 雨天時25m |
| ディスクブレーキ制動距離(m) | 晴天時10m 雨天時14m |
| 項 目 | MD100-1 |
|---|---|
| エンジン | |
| 名称 | いすゞ6UZ1-TCS |
| 形式 | 4サイクル水冷直列4気筒直接噴射式 インタークーラーターボ |
| 総排気量（cc） | 9839 |
| 最高出力（PS/rpm） | 380/1800 |
| 最大トルク（kg・m/rpm） | 180/1200 |
| 油圧装置 | |
| 出力源 | 車両エンジンPTO |
| 油圧ポンプ形式 | 3連ギアポンプ |
| 油圧ポンプ吐出量（L/min) | 120×2+86 |
| 最大セット圧(kgf/cm2) | 210 |
| 操作弁形式 | 電磁弁 |
| 軌道走行装備 | |
| 車輪 | 径475mm 幅125mm 車輪内面距離 990mm（狭軌）1360mm（標準軌） 4輪絶縁車輪 |
| 車軸 | 2軸（径100mm） 車軸間4400mm |
| 動力源 | カウンターバランス弁付油圧式モーター （出力144kW トルク2296N・m） |
| 駆動 | 各軸チェイン駆動方式 |
| ブレーキ | 各軸油圧式ディスクブレーキ （制動トルク：0.87ｔ・m）+各軸カウンターバランス弁 駐車ブレーキ・逸走防止機構付 |
| 軌道内安全装置 | |
| 非常用エンジン | 空冷4サイクル単気筒ディーゼルエンジン（406cc 10ps） |
| その他安全装置 | 駆動力解除クラッチ、油圧モーターフリーバルブ、ブレーキ解除バルブ、 電磁手動兼用操作弁前照灯、後照灯、回転灯、連結穴、連結棒、 バックモニター |
