| 項 目 | MC100-1 |
|---|---|
| 仕様 | |
| ベース車両 | いすゞ PJ-CYZ51Q6 |
| ボディ仕様 | 平ボディ |
| 車両重量（kg) | 14740 |
| 最大積載量（kg) | 7100 |
| 車両総重量(Kg) | 21950 |
| 乗車定員（名） | 2 |
| 燃料タンク（L） | 200 |

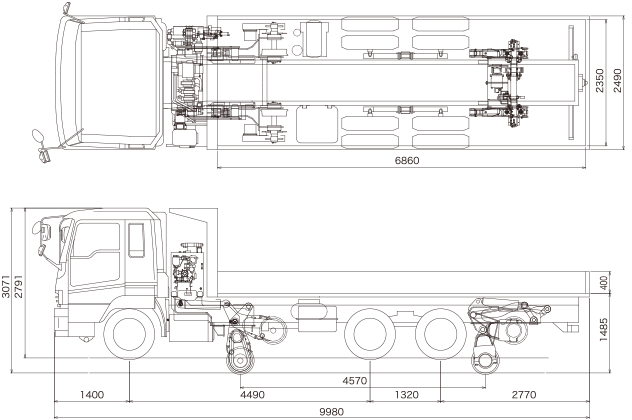

| 寸法 | |
| 全長（mm） | 9980 |
| 全幅（mm） | 2490 |
| 全高（通常時）(mm) | 2829 |
| 全高（軌道上時）(mm) | 3075 |
| ホイールベース（mm） | 5150 |
| トレッド（前）（mm） | 2065 |
| トレッド（後）（mm） | 1850 |
| 最低地上高（mm） | 280 |
| 荷台内寸長さ（mm） | 6880 |
| 荷台内寸幅（mm） | 2390 |
| 荷台内寸高さ（mm） | 400 |
| 床面地上高（mm） | 1370 |
| 最小回転半径（mm） | 7800 |
| 軌道走行性能 | |
| 最高速度（km/h） | 1速時 15km/h 2速時 30km/h |
| 発進可能最大勾配 | 35/1000 |
| カウンターバランス制動距離（m） | 晴天時 18m 雨天時 25m |
| ブレーキ制動距離(m) | 晴天時 10m 雨天時 14m |
| 項 目 | MC100-1 |
|---|---|
| エンジン | |
| 名称 | いすゞ 6WF1 |
| 形式 | 4サイクル 水冷直列 直接噴射式 インタークーラーターボ |
| 総排気量（cc） | 14250 |
| 最高出力（PS/rpm） | 365/1750 |
| 最大トルク（kg・m/rpm） | 178/1400 |
| 油圧装置 | |
| 油圧ポンプ形式・数 | 3連ギアポンプ |
| 油圧ポンプ吐出量（L/min) | 154.3×2+120 |
| 最大セット圧(kgf/cm2) | 210 |
| 作動油タンク容量（L） | 350 |
| 操作方法 | 電磁弁 |
| 軌道走行装備 | |
| 車輪 | 径460mm 幅125mm 車輪内面距離990mm（狭軌）1360mm（標準軌） 4輪絶縁車輪 |
| 車軸 | 2軸（径100mm） 車軸間4570mm |
| 動力源 | カウンターバランス弁付油圧式モーター （出力144kW トルク2296N・m） |
| 駆動 | 各軸チェイン駆動方式 |
| ブレーキ | 各軸油圧式ディスクブレーキ （制動トルク：0.87t・m）+各軸カウンターバランス弁 駐車ブレーキ・逸走防止機構付 |
| 軌道内安全装置 | |
| 非常用エンジン | 空冷4サイクル単気筒ディーゼルエンジン（406cc 10ps） |
| その他安全装置 | 駆動力解除クラッチ、油圧モーターフリーバルブ、ブレーキ解除バルブ 電磁手動両用操作弁、前照灯、後照灯、回転灯、 連結穴、連結棒、バックモニター |
