| 项 目 | MPS78UU-6 | MPS75UU-3 |
|---|---|---|
| 规格 | ||
| 底座车辆 | 小松 PC78UU-6 | 小松 PC75UU-3 |
| 整体装备重量（kg) | 110,000 | |
| 履帯种类 | 橡胶一体式绝缘靴 | |
| 燃料箱（L） | 125 | 80 |

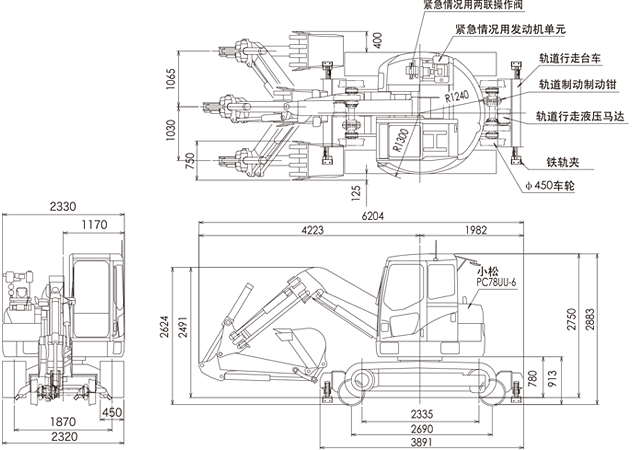

| 尺寸 | ||
| 总长度（运输时）（mm） | 6,204 | 6,135 |
| 总宽度（mm） | 2,330 | 2,320 |
| 总高度（轨道上时）（mm） | 2,883 | 2,855 |
| 旋转半径(mm) | 1,300 | 1,300 |
| 履带总长度(mm) | 2,690 | 2,867 |
| 性能 | ||
| 吊斗容量范围（m3） | 0.09～0.3 | |
| 吊斗偏移量（mm） | 左1,030～右1,065 | 左1,075～右1,020 |
| 最大挖掘深度（mm） | 4,200 | 4,200 |
| 最大挖掘半径(mm) | 6,400 | 6,360 |
| 最大挖掘高度(mm) | 7,360 | 7,160 |
| 最大自卸卡车高度(mm) | 5,290 | 5,150 |
| 最小旋转半径(mm) | 1,240 | 1,150 |
| 最大挖掘力（kN） | 61.3 | 50.1 |
| 履带最高速度（km/h） | 低速3.0 高速4.5 | 低速2.8 高速4.0 |
| 爬坡能力（度） | 35 | 35 |
| 接地压力（kgf/cm2） | 0.50 | 0.50 |
| 轨道行走性能 | ||
| 最高速度（km/h） | 30 | |
| 可起步最大倾斜度 | 35/1,000 | |
| 平衡制动距离（m） | 晴天时 18m 雨天时 25m | |
| 制动器制动距离（m） | 晴天时 10m 雨天时 14m | |
| 作业半径（m） | 额定载荷（t） |
|---|---|
| 1.78～2.5 | 1.70 |
| 3.0 | 1.62 |
| 3.5 | 1.53 |
| 4.0 | 1.23 |
| 4.5 | 1.02 |
| 5.0 | 0.86 |
| 5.44 | 0.78 |
| 项 目 | MPS78UU-6 | MPS75UU-3 |
|---|---|---|
| 发动机 | ||
| 名称 | 小松 4D95LE-2 | 小松 4D102-1 |
| 形式 | 四冲程 水冷直列 直喷式 | |
| 总排气量(cc) | 3,260 | 3,920 |
| 额定输出功率（PS/rpm） | 55/1,750 | |
| 液压装置 | ||
| 液压泵形式及数量 | 可变容量型活塞式/1个 +齿轮式/2个 |
串联活塞式 +齿轮式1个 |
| 液压泵输出量（L/min) | 80×2+60+12.7 | 155+52 |
| 最大设置压力(kgf/cm2) | 270 | 260 |
| 操作阀形式及数量 | 10联阀芯式/1个 | 9联阀芯式/1个 |
| 操作方法 | 液压助力 | 液压助力 |
| 履带行走马达 | 可变容量型活塞式 | 活塞式/2个 |
| 起重装置 | ||
| 形式 | 液压挖掘兼用弯臂式移动式起重 | - |
| 额定起重载荷（t） | 1.7 | - |
| 起重安全装置 | 过载防止装置/限压阀 |
- |
| 轨道行走装置 | ||
| 车轮 | 直径460mm 宽度125mm 车轮内面距离990mm（窄轨）1,360mm（标准轨）4轮绝缘车轮 |
|
| 车轴 | 2轴（直径100mm）通过每一轴驱动方式 车轴间距2,620mm | |
| 动力源 | 自带平衡阀液压式马达（输出功率48kW 扭力765N／m） 两台 | |
| 驱动 | 各轴链条驱动方式 | |
| 制动器 | 各轴液压盘式制动器（ 制动扭力：0.5t/m） |
|
| 铁轨夹 | 作业时保持车体用，前后装备4组 液压工作式 各夹带绝缘材料 夹力：2.3t |
|
| 轨道内安全装置 | ||
| 紧急用发动机 | 空冷四冲程单气筒柴油发动机 （406cc 10ps） | |
| 悬臂高度制限 | 3.8m:黄灯亮灯 4.2m:红灯亮灯+悬臂上扬自动停止 | |
| 悬臂绝缘 | 电气用高压塑料板 （耐电压:7000V） | |
| 相邻线路障碍防止装置 | 钥匙开关式 设定时红灯亮灯+报警声+旋转自动停止 | |
| 其它安全装置 | 液压马达解除离合器，液压马达活动阀 列车接近报警器，前照明灯，后照明灯，旋转灯，操作工护栏，连接孔，连接棒，后视显示器 |
|
